配油精度对摆线液压马达效率的影响，可以比做内燃发动机点火时间对其功率的影响。由摆线液压马达的工作原理可知，配油套与转子是同步旋转的，所谓配油精度就是配油环节配合转子转动进油、封闭、排油的准确程度。
影响配油精度的因素很多，如转子的花键与摆线齿形的不对称度，定子套针齿孔相对其螺栓孔的位置精度，输出轴上销子孔相对其内花键的不对称度配油套上纵向油槽的等分精度及相对楔形槽的位置精度联动轴两端花键的不对称度等。以上这些因素只要控制在公差范围之内，对配油精度的影响不会很大，因为所有的加工误差不会偏向一边。
影响配油精度zui大的是两端花键的配合间隙，其次是工艺上难以保证的壳体配油孔相对螺孔安装定子用的位置精度，以及定子在壳体上固定时，相对壳体配油孔的位置精度。摆线针轮啮合副，做为马达的动力元件，转子是主动件，输出轴以及与之销连的配油套为被动件。由于花键间隙的缘故，输出轴和配油套相对转子落后一个角度，所以配油套偏离了正确的位置。

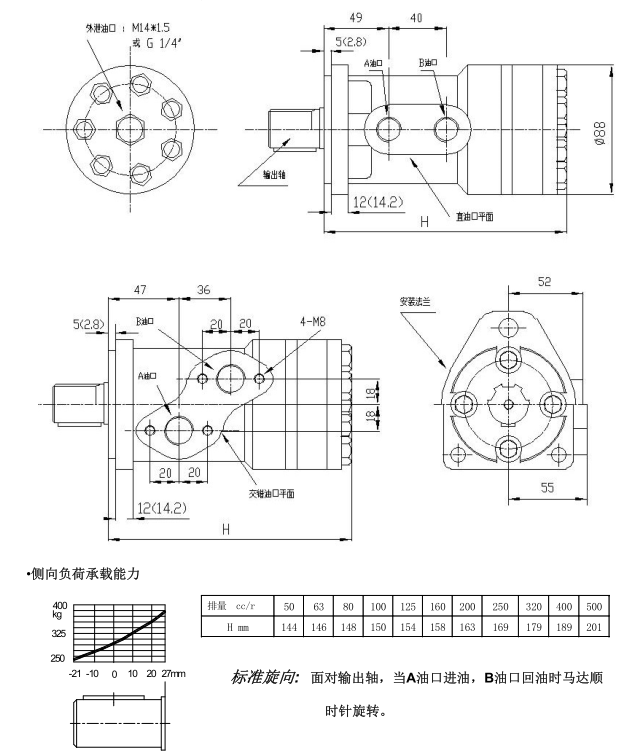

BM1 马达系列联接尺寸--- 外形
